貼片電阻怎么看阻值-貼片電阻的阻值識別方法介紹

2022-06-23 15:42:27 責任編輯:厚聲電子 809



  在電子領域很多時候都會用到貼片電阻,貼片電阻的優點非常多,比如體積小、穩定性強、裝配成本不高等等特性,非常受用戶青睞。貼片電阻的應用于不同的電路,所以對它阻值的要求也不同,學會看貼片電阻阻值是非常重要的,那么貼片電阻阻值怎么看呢?貼片電阻識別方法有哪些?我們一起來看。


  貼片電阻阻值怎么看


  貼片電阻的阻值通常以數字形式直接標注在電阻的表面,所以讀電阻的阻值直接看電阻表面的數字即可。一般會有三種表示方法:


  1. 由三個數字組成,表明電阻的誤差±5%。前面兩位是有效數字,第三位數表示乘零倍率,基本單位是Ω。例如103,1和0是有效數字直接寫下來即可,2表示乘零倍率,即10的二次方(簡單的說,第三位數是幾,就是10的幾次方)。


  所以103表示的阻值就是10×10的三次方=10×1000=10000Ω=10KΩ


  2.由四個數字組成,表明電阻的誤差±1%。前面三位是有效數字,第四位表示乘零倍數(就是數字是幾,就表示10的幾次方)。例如1502,150是有效數字,直接寫下來,2表示10的二次方。


  所以1502的阻值就是150×10的二次方=150×100=15000Ω=15KΩ


  3.由數字和字母組成,例如5R6、R16等。這里只需要把R換成小數點即可。


  5R6=5.6R=5.6ΩR16=0.16R=0.16Ω


  這里應該注意一下,"R"是電阻的表示,“Ω”是電阻單位的表示,在日常生活我們可能不會把兩者混用,但是在工業生產中,兩者的界限十分模糊,經常混用。



  貼片電阻的阻值識別方法


  電阻元件的電阻值大小一般與溫度,材料,長度,還有橫截面積有關,衡量電阻受溫度影響大小的物理量是溫度系數,其定義為溫度每升高1℃時電阻值發生變化的百分數。在通常的貼片電阻電阻表面都標識數字,或用字母來表示,阻值數法如下。


  1.第一、二位數代表的是電阻的實數。

  2.第三位開始的數字如是0就代表幾十歐(10~99歐之間)列:100就為10歐的電阻、990為99歐的電阻。

  3.第三位開始的數字如是1就代表幾百歐(100~999歐之間)例:101為100歐、151為150歐、951為950歐。

  4.第三位開始的數字如是2就代表幾千歐(1000~9999歐之間)例:102為1K、152為1.5K、992為9.9K。

  5.第三位開始的數字如是3就代表幾十K(10K~99K之間)例:103為10K、223為22K、993為99K。

  6.第三位開始的數字如是4就代表幾百K(100K~999K之間)例:104為100K、204為200K、854為850K。

  7.第三位開始的數字如是5就代表幾M(1M~9.9之間)例:105為1M、155為1.5M955為9.5M。

  8.第三位開始的數字如是6就代表十M(100K~999K之間)例:106為10M566為56M。

  9.對于四個數字的標法就是前三位為實數,第四位為倍數.1001為1K、1002為10K、1005為10M。


  電阻器阻值標示方法


  1、直標法:用數字和單位符號在電阻器表面標出阻值,其允許誤差直接用百分數表示,若電阻上未注偏差,則均為±20%。


  2、文字符號法:用阿拉伯數字和文字符號兩者有規律的組合來表示標稱阻值,其允許偏差也用文字符號表示。符號前面的數字表示整數阻值,后面的數字依次表示第一位小數阻值和第二位小數阻值。表示允許誤差的文字符號文字符號:DFGJKM允許偏差分別為:±0.5%±1%±2%±5%±10%±20%


  3、數碼法:在電阻器上用三位數碼表示標稱值的標志方法。數碼從左到右,第一、二位為有效值,第三位為指數,即零的個數,單位為歐。偏差通常采用文字符號表示。


  4、色標法:用不同顏色的帶或點在電阻器表面標出標稱阻值和允許偏差。國外電阻大部分采用色標法。


  黑-0、棕-1、紅-2、橙-3、黃-4、綠-5、藍-6、紫-7、灰-8、白-9、金-±5%、銀-±10%、無色-±20%


  當電阻為四環時,最后一環必為金色或銀色,前兩位為有效數字,第三位為乘方數,第四位為偏差。


  當電阻為五環時,最後一環與前面四環距離較大。前三位為有效數字,第四位為乘方數,第五位為偏差。


  貼片電阻大小的區分方法

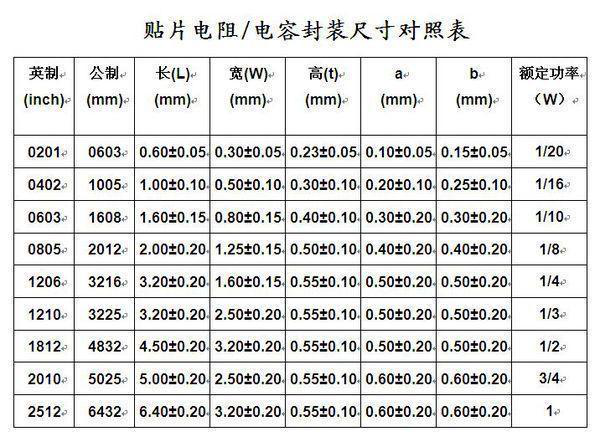

  根據貼片電阻外形體積的大小,有9種封裝尺寸,不同的封裝尺寸,它的額定功率也不一樣。貼片電容的封裝尺寸和貼片電阻一樣。



貼片電阻


  貼片電阻的封裝尺寸用4位的整數表示。前面兩位表示貼片電阻的長度,后面兩位表示貼片電阻的寬度。根據長度單位的不同有兩種表示方法,即英制表示法和公制表示法。例如:0603是英制表示法,表示長度為0.06英寸,寬度為0.03英寸;又如:1005是公制表示法,表示長度為1.0毫米,寬度為0.5毫米。業內的慣例是用英制表示。目前最小的貼片電阻為0201,最大的為2512。
